校园网络拓扑设计与工程实践指南——基于迅捷画图工具的高效方案

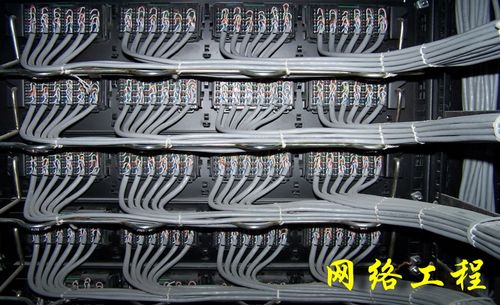

一、校园网络工程设计概述

随着智慧校园建设的推进，师生对网络带宽、稳定性和安全性的需求日益增长。校园网络工程设计需遵循分层化、模块化、高可用原则，通常采用核心层-汇聚层-接入层三层架构。借助迅捷画图等在线工具，可快速绘制网络拓扑图，清晰呈现设备连接关系与数据流向，为工程实施提供直观参考。

二、设计目标与原则

• 高可靠性：关键设备冗余部署，链路备份
• 高性能：核心层万兆骨干，接入层千兆到桌面
• 可扩展：满足未来5-10年终端增长
• 安全性：VLAN隔离、802.1X认证、防火墙策略
• 易管理：支持整网统一管控

三、三层拓扑架构详解

1. 核心层

部署两台高性能核心交换机，采用虚拟化技术（如CSS/iStack）堆叠，双万兆链路互联，连接服务器区、出口路由器和各汇聚交换机。核心层承担全校跨VLAN路由转发，需开启OSPF/BGP动态路由。

2. 汇聚层

按楼栋或功能分区（教学楼、宿舍、图书馆、行政楼）设置汇聚交换机，通过万兆光纤上行至核心，千兆下联接入交换机。汇聚层实施QoS策略和策略路由，隔离子网间广播风暴。

3. 接入层

采用支持POE的接入交换机，为AP、IP电话、摄像头供电。按照房间/教室划分VLAN，配置端口安全与DHCP Snooping。至少保证1Gbps到终端，重要区域可升级2.5G/5G。

四、关键设备与链路设计

| 层级 | 设备类型 | 数量 | 上行链路 | 备注 |
|-----|---------|-----|---------|---------|
| 核心层 | 框式核心交换机 | 2台 | 双万兆互联 | 虚拟化冗余 |
| 汇聚层 | 万兆上行汇聚交换机 | n台 | 万兆单模光纤x2 | 按楼栋部署 |
| 接入层 | 24/48口千兆POE交换机 | n台 | 千兆多模光纤 | 支持业务扩展 |
| 出口 | 防火墙/路由器 | 2台 | 双万兆上联运营商 | 冗余出口 |
| 无线 | AC+AP | 多台 | AP通过POE接入 | 无缝漫游认证 |

五、VLAN与IP地址规划

• Vlan 10：教学区（10.10.10.0/23）
• Vlan 20：宿舍区（10.10.20.0/23）
• Vlan 30：无线用户（10.10.30.0/22）
• Vlan 40：服务器区（10.10.40.0/24）
• Vlan 50：设备管理（10.10.50.0/24）
• Vlan 60：互联地址（10.0.0.0/30等）

建议使用DHCP服务器动态分配，服务器与网络设备使用静态IP。

六、网络安全策略

1. 出口部署下一代防火墙，开启IPS、AV防护
2. 核心交换机启用ACL，限制跨区非授权访问
3. 接入端口启用802.1X认证与MAC地址绑定
4. 部署行为管理器，审计上网行为
5. 防火墙与AC联动，无线用户进入隔离区

七、网络拓扑在线绘制——迅捷画图使用教程

1. 进入平台：浏览器访问迅捷画图官网，注册/登录账号
2. 选择模板：搜索"校园网络拓扑"或"网络拓扑图"，点击使用
3. 拖拽元件：从左侧图库拖入交换机、路由器、服务器、PC等图标
4. 连接设备：用连线工具连接端口，双击虚线可添加链路名称（如万兆光纤、双绞线）
5. 添加标注：对VLAN号、IP地址、设备型号进行富文本标注
6. 布局美化：拖动调整位置，自动布局可整理线性/树状结构
7. 保存导出：实时云端保存，可一键导出PNG、JPG、PDF，或生成分享链接嵌入文档
8. 团队协作：邀请成员共同编辑，实时批注修改

使用在线版无需安装，支持Windows/Mac/手机，轻松应对网络拓扑图修改与归档。绘制精美拓扑图后，将其交付施行，对施工与运维都有极大的便利。

八、

科学的三层拓扑设计是校园网络的基石。应用迅捷画图等在线工具快速呈现拓扑，有利于方案交流与落地，有效降低部署与维护成本。随着Wi-Fi 6与全光网络的发展，建议在后端预留扩展槽位，周期性推演拓扑变更标注之，方可铸就安全高速的长期有效的校园网络护盾。
